EVOLUTION TK16
Extremer Schutz gegen äussere Einflüsse

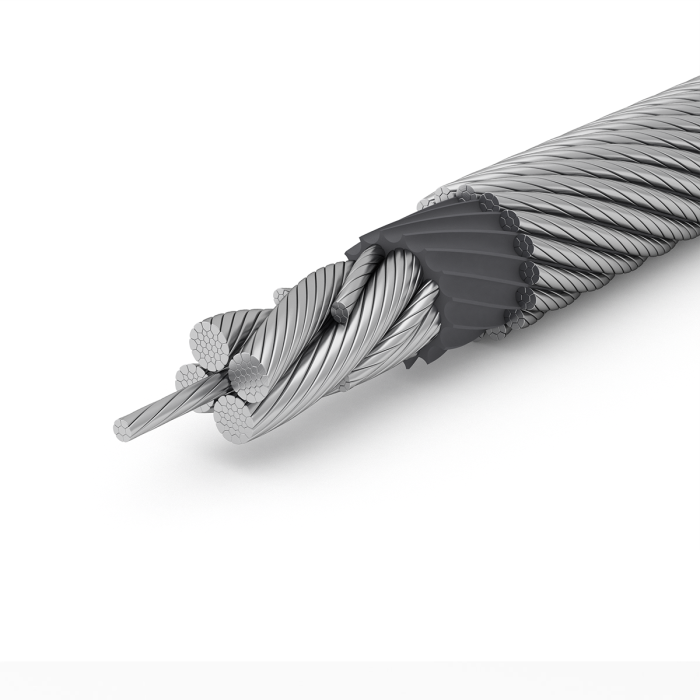

Durch das ausgereifte Design überzeugt dieses Hochleistungs-Stahlseil mit hoher Flexibilität und extremer Widerstandsfähigkeit.
Specifikationer
— Kreuz- oder Gleichschlagausführung, rechts- oder linksgängig
— 8-30 mm: 16xK6-EPIWRC(K), RCN 23-1
— 32-42 mm: 16xK7-EPIWRC(K), RCN 23-2
✔ Mehrlagenwicklung
✔ SUPERFILL®
✔ PLASTFILL®
Die vielseitigen Anwendungen im Spezialtiefbau wie Bohren, Fräsen, Greifen oder Rammen stellen enorme Ansprüche an das Hubseil und verlangen dem Hochleistungs-Stahlseil von Teufelberger-Redaelli für eine optimale Performance der Geräte alles ab.
Die Vorteile des EVOLUTION TK16:
- Extrem widerstandsfähig gegen äußere Umwelteinflüsse und Verschmutzungen dank PLASTFILL®-Einlage und dadurch perfekter Innenseilschmierung
- Hervorragende Wickeleigenschaften durch höchste Querdruckformstabilität - auch in der Mehrlagenwicklung
- Höchste Betriebssicherheit durch die hohen Bruchkräfte und den Widerstand gegen Verdrehung
- Hohe Lebensdauer auch bei Schockbelastung durch die 4-litzige Innenseilkonstruktion
| Konstruktion | Durchmesser | Gewicht | Mindestbruchkraft | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | 2160 N/mm² | ||||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | [kN] | [lbf] | |
| 16xK6-EPIWRC(K) | 8 | 0.31 | 0.33 | 0.22 | 56 | 12,589.30 | 62 | 13,938.15 | 64 | 14,387.77 |
| 16xK6-EPIWRC(K) | 9 | 0.40 | 0.27 | 71 | 15,961.43 | 79 | 17,759.91 | 81 | 18,209.52 | |
| 16xK6-EPIWRC(K) | 10 | 0.50 | 0.34 | 88 | 19,783.19 | 97 | 21,806.47 | 100 | 22,480.89 | |
| 16xK6-EPIWRC(K) | 11 | 0.44 | 0.61 | 0.41 | 106 | 23,829.75 | 117 | 26,302.65 | 121 | 27,201.88 |
| 16xK6-EPIWRC(K) | 12 | 0.74 | 0.50 | 126 | 28,325.93 | 140 | 31,473.25 | 144 | 32,372.49 | |
| 16xK6-EPIWRC(K) | 12.7 | 0.5 | 0.83 | 0.56 | 142 | 31,922.87 | 157 | 35,295.00 | 162 | 36,419.05 |
| 16xK6-EPIWRC(K) | 13 | 0.86 | 0.58 | 148 | 33,271.72 | 164 | 36,868.67 | 170 | 38,217.52 | |
| 16xK6-EPIWRC(K) | 14 | 0.56 | 1.01 | 0.68 | 172 | 38,667.14 | 190 | 42,713.70 | 197 | 44,287.36 |
| 16xK6-EPIWRC(K) | 15 | 1.16 | 0.78 | 197 | 44,287.36 | 218 | 49,008.35 | 231 | 51,930.87 | |
| 16xK6-EPIWRC(K) | 16 | 0.63 | 1.28 | 0.86 | 224 | 50,357.20 | 250 | 56,202.24 | 263 | 59,124.75 |
| 16xK6-EPIWRC(K) | 17 | 1.44 | 0.97 | 253 | 56,876.66 | 280 | 62,946.50 | 290 | 65,194.59 | |
| 16xK6-EPIWRC(K) | 18 | 1.64 | 1.10 | 284 | 63,845.74 | 314 | 70,590.01 | 333 | 74,861.38 | |
| 16xK6-EPIWRC(K) | 19 | 0.75 | 1.85 | 1.24 | 316 | 71,039.63 | 350 | 78,683.13 | 371 | 83,404.12 |
| 16xK6-EPIWRC(K) | 20 | 2.08 | 1.40 | 350 | 78,683.13 | 388 | 87,225.87 | 401 | 90,148.39 | |
| 16xK6-EPIWRC(K) | 21 | 2.20 | 1.48 | 387 | 87,001.06 | 428 | 96,218.23 | 444 | 99,815.17 | |
| 16xK6-EPIWRC(K) | 22 | 2.49 | 1.67 | 424 | 95,318.99 | 469 | 105,435.39 | 487 | 109,481.96 | |
| 16xK6-EPIWRC(K) | 22.23 | 0.88 | 2.54 | 1.71 | 433 | 97,342.27 | 479 | 107,683.48 | 495 | 111,280.43 |
| 16xK6-EPIWRC(K) | 23 | 2.72 | 1.83 | 463 | 104,086.54 | 513 | 115,326.99 | 530 | 119,148.74 | |
| 16xK6-EPIWRC(K) | 24 | 2.94 | 1.98 | 505 | 113,528.52 | 559 | 125,668.20 | 580 | 130,389.19 | |
| 16xK6-EPIWRC(K) | 25 | 3.15 | 2.12 | 546 | 122,745.68 | 605 | 136,009.41 | 639 | 143,652.91 | |
| 16xK6-EPIWRC(K) | 25.4 | 1,00 | 3.21 | 2.16 | 565 | 127,017.05 | 626 | 140,730.40 | 644 | 144,776.96 |
| 16xK6-EPIWRC(K) | 26 | 3.44 | 2.31 | 592 | 133,086.89 | 656 | 147,474.67 | 675 | 151,746.04 | |
| 16xK6-EPIWRC(K) | 27 | 3.65 | 2.45 | 638 | 143,428.11 | 707 | 158,939.92 | 725 | 162,986.48 | |
| 16xK6-EPIWRC(K) | 28 | 4.05 | 2.72 | 686 | 154,218.94 | 760 | 170,854.80 | 780 | 175,350.98 | |
| 16xK6-EPIWRC(K) | 28.57 | 1.13 | 4.04 | 2.71 | 715 | 160,738.39 | 792 | 178,048.68 | 814 | 182,994.48 |
| 16xK6-EPIWRC(K) | 29 | 4.27 | 2.87 | 737 | 165,684.19 | 816 | 183,444.10 | 835 | 187,715.47 | |
| 16xK6-EPIWRC(K) | 30 | 4.62 | 3.10 | 788 | 177,149.45 | 873 | 196,258.21 | 893 | 200,754.39 | |
| 16xK7-EPIWRC(K) | 31.75 | 1.25 | 5.02 | 3.37 | 883 | 198,506.30 | 978 | 219,863.15 | 1,010 | 227,057.03 |
| 16xK7-EPIWRC(K) | 32 | 5.10 | 3.43 | 897 | 201,653.62 | 993 | 223,235.28 | 1,035 | 232,677.26 | |
| 16xK7-EPIWRC(K) | 34 | 6.08 | 3.86 | 1,012 | 227,506.65 | 1,141 | 252,010.83 | 1,195 | 256,507.00 | |
| 16xK7-EPIWRC(K) | 35 | 1.38 | 6.20 | 4.09 | 1,073 | 241,220.00 | 1,188 | 267,073.02 | 1,210 | 272,018.82 |
| 16xK7-EPIWRC(K) | 36 | 6.41 | 4.31 | 1,135 | 255,158.15 | 1,257 | 282,584.84 | 1,277 | 287,081.02 | |
| 16xK7-EPIWRC(K) | 38 | 1.5 | 7.19 | 4.83 | 1,236 | 277,863.85 | 1,369 | 307,763.44 | 1,472 | 330,918.76 |
| 16xK7-EPIWRC(K) | 40 | 7.87 | 5.29 | 1,370 | 307,988.25 | 1,517 | 341,035.17 | 1,568 | 352,500.42 | |
| 16xK7-EPIWRC(K) | 42 | 8.83 | 5.93 | 1,510 | 339,461.50 | 1,672 | 375,880.55 | 1,729 | 388,694.66 | |
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
