12MINE 440(P)

Verschleiß- und Drehfestigkeit bei geringerem Gewicht

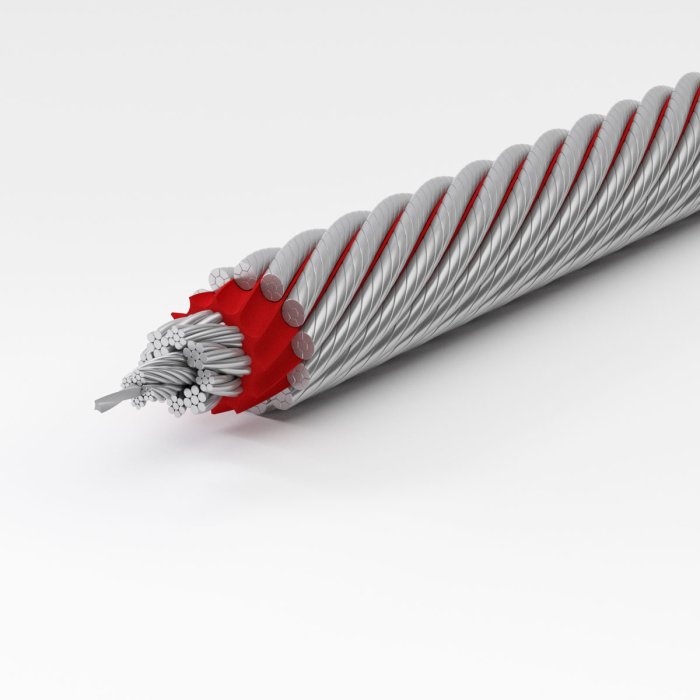

12-litziges drehungsarmes Seil mit optionaler PLASTFILL®-Einlage zwischen der Stahleinlage und den Außenlitzen.

Specifikationer

  • Kreuzschlag oder Gleichschlag, rechts oder links

  • 19 - 65 mm: 12xK7-EPIWRC (oder IWRC)

  • Konformität: EN 12385-6 (andere Normen auf Anfrage erhältlich)

  • Verwendung mit oder ohne Seilwirbel

  • Ausführung des Seils: blank, verzinkt Klasse B, ZnAl

SUPERFILL®

PLASTFILL®

12-litziges drehungsarmes Seil mit optionaler PLASTFILL®-Einlage zwischen der Stahleinlage und den Außenlitzen. Verdichtete Außenlitzen mit Teufelberger-Redaelli SUPERFILL® Verdichtungstechnologie machen das Seil verschleißfest und ideal für mehrlagige Trommelwickler, aber auch für einlagige Trommeln und Koepe-Friktionswickler geeignet.

Vorteile

  • Drehungsarm

  • Gute Bruchkraft

  • Hohe Widerstandsfähigkeit gegen Verschleiß und Trommelquetschung

  • Gute Flexibilität und Biegewechselfestigkeit

  • Geringe Seildehnung

  • Hohe radiale Stabilität

  • Verbesserte Stoßfestigkeit mit PLASTFILL®

Alle technischen Daten und Informationen für die perfekte Seil-Auswahl

Förderseile, Ausgleichsseile und Führungsseile. Teufelberger hat einen neuen Bergbaukatalog mit 20 Hochleistungsstahlseilen veröffentlicht, der Ihnen einen Überblick über alle relevanten Seildaten gibt, umfassendes Seil Know-how vermittelt und Ihnen hilft das passende Seil auszuwählen.

Konstruktion Durchmesser Außendurchmesser Gewicht Berechnete (=min. aggregierte) Bruchkraft Mindestbruchkraft
Seilneigung 1570 N/mm² Seilneigung 1770 N/mm² Seilneigung 1960 N/mm² Seilneigung 1570 N/mm² Seilneigung 1770 N/mm² Seilneigung 1960 N/mm²
[mm] [inch] [mm] [kg/m] [lbs/ft] [kN] [lbf] [kN] [lbf] [kN] [lbf] [kN] [lbf] [kN] [lbf] [kN] [lbf]
12xK7-IWRC or 12xK7-EPIWRC 19 1.32 1.59 1.07 290 65,122 327 73,446 362 81,354 225 50,636 254 57,087 281 63,215
12xK7-IWRC or 12xK7-EPIWRC 19.05 3/4 1.32 1.60 1.08 291 65,466 328 73,835 364 81,784 226 50,903 255 57,387 283 63,548
12xK7-IWRC or 12xK7-EPIWRC 20 1.39 1.76 1.19 321 72,181 362 81,405 401 90,168 250 56,107 281 63,254 312 70,044
12xK7-IWRC or 12xK7-EPIWRC 21 1.46 1.95 1.31 354 79,603 399 89,772 442 99,433 275 61,857 310 69,737 344 77,223
12xK7-IWRC or 12xK7-EPIWRC 22 1.53 2.14 1.44 389 87,387 438 98,548 486 109,150 302 67,889 340 76,537 377 84,753
12xK7-IWRC or 12xK7-EPIWRC 22.23 7/8 1.55 2.18 1.46 397 89,188 447 100,578 496 111,399 308 69,285 347 78,111 385 86,496
12xK7-IWRC or 12xK7-EPIWRC 23 1.60 2.33 1.57 425 95,533 479 107,731 531 119,319 330 74,201 372 83,653 412 92,633
12xK7-IWRC or 12xK7-EPIWRC 24 1.67 2.54 1.71 463 104,040 522 117,322 578 129,940 359 80,793 405 91,086 449 100,863
12xK7-IWRC or 12xK7-EPIWRC 25 1.74 2.76 1.85 502 112,910 566 127,322 627 141,014 390 87,666 440 98,834 487 109,444
12xK7-IWRC or 12xK7-EPIWRC 25.4 1 1.77 2.85 1.91 518 116,559 585 131,436 648 145,569 403 90,494 454 102,022 503 112,974
12xK7-IWRC or 12xK7-EPIWRC 26 1.81 2.98 2.00 543 122,142 613 137,730 679 152,539 422 94,820 476 106,899 527 118,374
12xK7-IWRC or 12xK7-EPIWRC 27 1.88 3.22 2.16 586 131,736 661 148,546 732 164,516 455 102,254 513 115,280 568 127,655
12xK7-IWRC or 12xK7-EPIWRC 28 1.95 3.46 2.32 630 141,692 711 159,770 787 176,945 489 109,969 551 123,978 611 137,286
12xK7-IWRC or 12xK7-EPIWRC 28.58 1 1/8 1.99 3.60 2.42 656 147,580 740 166,409 820 184,296 509 114,532 574 129,122 636 142,982
12xK7-IWRC or 12xK7-EPIWRC 29 2.02 3.71 2.49 676 152,009 762 171,402 844 189,826 525 117,964 592 132,991 655 147,267
12xK7-IWRC or 12xK7-EPIWRC 30 2.09 3.97 2.67 724 162,689 816 183,443 904 203,158 562 126,240 633 142,321 701 157,599
12xK7-IWRC or 12xK7-EPIWRC 31 2.16 4.24 2.85 773 173,731 871 195,891 965 216,943 600 134,796 676 151,967 749 168,280
12xK7-IWRC or 12xK7-EPIWRC 31.75 1 1/4 2.21 4.45 2.99 811 182,250 914 205,496 1012 227,579 629 141,397 709 159,410 785 176,521
12xK7-IWRC or 12xK7-EPIWRC 32 2.23 4.52 3.04 824 185,135 929 208,748 1028 231,180 639 143,633 720 161,930 798 179,312
12xK7-IWRC or 12xK7-EPIWRC 33 2.29 4.81 3.23 876 196,901 988 222,013 1094 245,869 679 152,750 766 172,209 848 190,694
12xK7-IWRC or 12xK7-EPIWRC 34 2.36 5.10 3.43 930 209,029 1048 235,686 1161 261,010 721 162,148 813 182,804 900 202,427
12xK7-IWRC or 12xK7-EPIWRC 35 1 3/8 2.43 5.41 3.63 985 221,519 1111 249,767 1230 276,602 764 171,826 862 193,715 954 214,509
12xK7-IWRC or 12xK7-EPIWRC 36 2.50 5.72 3.84 1043 234,372 1175 264,256 1302 292,647 809 181,785 912 204,943 1009 226,942
12xK7-IWRC or 12xK7-EPIWRC 37 2.57 6.04 4.06 1101 247,586 1242 279,154 1375 309,144 854 192,025 963 216,486 1066 239,725
12xK7-IWRC or 12xK7-EPIWRC 38 1 1/2 2.64 6.37 4.28 1162 261,162 1310 294,460 1451 326,092 901 202,545 1016 228,347 1125 252,858
12xK7-IWRC or 12xK7-EPIWRC 39 2.71 6.71 4.51 1224 275,100 1380 310,173 1528 343,493 949 213,345 1070 240,523 1185 266,342
12xK7-IWRC or 12xK7-EPIWRC 40 2.78 7.06 4.74 1287 289,400 1451 326,295 1607 361,345 998 224,426 1125 253,016 1246 280,175
12xK7-IWRC or 12xK7-EPIWRC 41 2.85 7.42 4.98 1353 304,063 1525 342,825 1689 379,650 1049 235,788 1182 265,824 1309 294,359
12xK7-IWRC or 12xK7-EPIWRC 41.28 1 5/8 2.87 7.52 5.05 1371 308,158 1546 347,443 1712 384,763 1063 238,961 1198 269,402 1327 298,321
12xK7-IWRC or 12xK7-EPIWRC 42 2.92 7.78 5.23 1419 319,087 1600 359,764 1772 398,406 1101 247,430 1241 278,950 1374 308,893
12xK7-IWRC or 12xK7-EPIWRC 43 2.99 8.16 5.48 1488 334,473 1677 377,110 1858 417,615 1154 259,353 1301 292,391 1440 323,778
12xK7-IWRC or 12xK7-EPIWRC 44 3.06 8.54 5.74 1558 350,222 1756 394,864 1945 437,275 1208 271,556 1362 306,149 1508 339,012
12xK7-IWRC or 12xK7-EPIWRC 44.45 1 3/4 3.09 8.72 5.86 1590 357,427 1793 402,987 1985 446,270 1233 277,139 1390 312,443 1539 345,982
12xK7-IWRC or 12xK7-EPIWRC 45 3.13 8.93 6.00 1630 366,332 1837 413,027 2035 457,388 1263 284,039 1424 320,223 1577 354,597
12xK7-IWRC or 12xK7-EPIWRC 46 3.20 9.34 6.27 1703 382,804 1920 431,598 2126 477,952 1320 296,804 1488 334,613 1648 370,532
12xK7-IWRC or 12xK7-EPIWRC 47 3.27 9.75 6.55 1778 399,639 2004 450,577 2220 498,968 1378 309,848 1554 349,320 1721 386,817
12xK7-IWRC or 12xK7-EPIWRC 47.63 1 7/8 3.31 10.01 6.72 1825 410,344 2058 462,646 2279 512,333 1415 318,144 1595 358,672 1767 397,173
12xK7-IWRC or 12xK7-EPIWRC 48 3.34 10.17 6.83 1854 416,835 2091 469,964 2315 520,436 1438 323,174 1621 364,342 1795 403,453
12xK7-IWRC or 12xK7-EPIWRC 49 3.41 10.59 7.12 1932 434,394 2179 489,759 2413 542,357 1498 336,780 1689 379,681 1870 420,438
12xK7-IWRC or 12xK7-EPIWRC 50 3.48 11.03 7.41 2012 452,314 2268 509,963 2512 564,729 1560 350,666 1759 395,337 1947 437,774
12xK7-IWRC or 12xK7-EPIWRC 50.8 2 3.53 11.39 7.65 2077 466,912 2342 526,419 2593 582,952 1610 361,977 1815 408,089 2010 451,895
12xK7-IWRC or 12xK7-EPIWRC 51 3.55 11.48 7.71 2093 470,597 2360 530,574 2614 587,553 1623 364,833 1830 411,308 2026 455,460
12xK7-IWRC or 12xK7-EPIWRC 52 3.62 11.93 8.02 2176 489,242 2454 551,594 2717 610,829 1687 379,280 1902 427,596 2106 473,496
12xK7-IWRC or 12xK7-EPIWRC 53 3.69 12.39 8.33 2261 508,248 2549 573,022 2823 634,557 1753 394,008 1976 444,200 2188 491,883
12xK7-IWRC or 12xK7-EPIWRC 54 2 1/8 3.75 12.87 8.65 2347 527,617 2646 594,858 2930 658,737 1819 409,017 2051 461,121 2271 510,620
12xK7-IWRC or 12xK7-EPIWRC 55 3.82 13.35 8.97 2435 547,348 2745 617,102 3040 683,369 1887 424,306 2128 478,358 2356 529,707
12xK7-IWRC or 12xK7-EPIWRC 56 3.89 13.84 9.30 2524 567,440 2846 639,755 3151 708,453 1957 439,875 2206 495,910 2443 549,144
12xK7-IWRC or 12xK7-EPIWRC 57 3.96 14.34 9.63 2615 587,895 2948 662,815 3265 733,989 2027 455,726 2285 513,780 2531 568,931
12xK7-IWRC or 12xK7-EPIWRC 57.15 2 1/4 3.97 14.41 9.68 2629 590,995 2964 666,309 3282 737,858 2038 458,127 2297 516,487 2544 571,930
12xK7-IWRC or 12xK7-EPIWRC 58 4.03 14.84 9.97 2708 608,712 3053 686,284 3381 759,977 2099 471,856 2366 531,965 2620 589,069
12xK7-IWRC or 12xK7-EPIWRC 59 4.10 15.36 10.32 2802 629,891 3159 710,160 3498 786,416 2172 488,267 2449 550,467 2711 609,557
12xK7-IWRC or 12xK7-EPIWRC 60 4.17 15.88 10.67 2898 651,432 3267 734,445 3618 813,308 2246 504,959 2532 569,285 2804 630,395
12xK7-IWRC or 12xK7-EPIWRC 60.33 2 3/8 4.19 16.06 10.79 2929 658,511 3302 742,426 3657 822,145 2271 510,444 2560 575,469 2835 637,242
12xK7-IWRC or 12xK7-EPIWRC 61 4.24 16.42 11.03 2995 673,335 3377 759,138 3739 840,652 2322 521,931 2617 588,419 2898 651,583
12xK7-IWRC or 12xK7-EPIWRC 62 4.31 16.96 11.40 3094 695,600 3488 784,240 3863 868,448 2398 539,184 2704 607,870 2994 673,121
12xK7-IWRC or 12xK7-EPIWRC 63 4.38 17.51 11.77 3195 718,227 3602 809,749 3989 896,695 2476 556,717 2792 627,637 3092 695,010
12xK7-IWRC or 12xK7-EPIWRC 63.5 2 1/2 4.42 17.79 11.96 3246 729,676 3659 822,657 4052 910,989 2516 565,589 2836 637,639 3141 706,086
12xK7-IWRC or 12xK7-EPIWRC 64 4.45 18.07 12.14 3297 741,216 3717 835,667 4116 925,395 2556 574,531 2881 647,720 3190 717,249
12xK7-IWRC or 12xK7-EPIWRC 65 4.52 18.64 12.53 3401 764,567 3834 861,992 4246 954,547 2636 592,626 2972 668,119 3291 739,838
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
