SOLITEC®

Zug-, Trag- und Antriebsseil
Keine

Unser SOLITEC®-Seil eignet als Zug-Tragseil sowie Antriebsseil (Drive Rope) für Materialseilbahnen bzw. Materialförderbänder.

Spezifikationen

Durchmesser: 20-68 mm
Gängige Konstruktionen: 6x36 und 6x19; Standard bzw. kompaktiert sowie blank und verzinkt
SUPERFILL®
Zertifizierungen: EN 12.385-4, Lokale Zertifizierungen auf Anfrage möglich

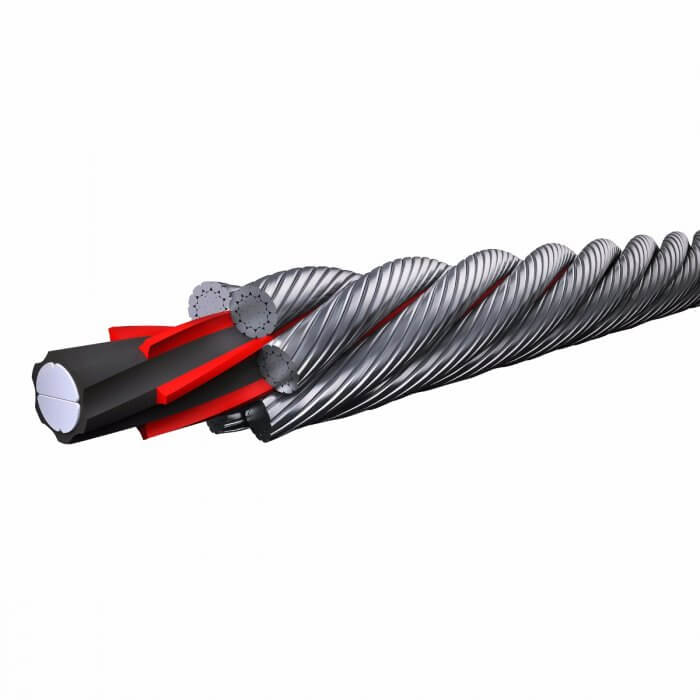

SOLITEC® ist das optimale Transportseil von TEUFELBERGER, welches sowohl als Zug- oder Tragseil bei Materialseilbahnen und als Antriebsseil bei Materialförderbändern eingesetzt werden kann.


Unsere SOLITEC® Seile sind in unterschiedlichen Varianten erhältlich und werden genau an Ihre Bedürfnisse angepasst. Diese Stahlseile überzeugen dank ihrer Technologie durch folgende Eigenschaften:

  • Höchste Lebensdauer
  • Geringste Dehnung
  • Perfekt runde Seilgeometrie
  • Bruchsichere Kunststoff-Compound-Seele
  • Dauergefetteter Faserkern ohne Fettaustritt
  • Hohe Querdruckformstabilität
  • Höchste Widerstandsfähigkeit gegen externe Einflüsse


Alle Infos zur Technologie, die hinter unseren SOLITEC® Seilen steckt finden Sie hier.

    Transportseile vom Typ SOLITEC® sind seit mehr als 2 Generationen weltweit im Bereich der Materialbeförderung im Einsatz. Wir realisieren hier jährlich zwischen 60 und 90 Projekte.


    Hier finden Sie einen Auszug aus unseren Referenzen, bei denen das Seilbahnseil SOLITEC® zum Einsatz kommt:


    Lukovac, Bosnien (Umlaufseilbahn)

    • Erstlieferung: 1982
    • Kunde: Rudnik/Asamer
    • Eingesetztes Tragseil: STRESSLESS (1+6+Z15+Z18)
      • Länge: 4 x 14.200 m
      • Seildurchmesser: 28 mm
    • Eingesetztes Zugseil: SOLITEC®6x36WS
      • Länge: 4 x 6.000 m
      • Seildurchmesser: 29 mm

    In Lukovac, Bosnien, befindet sich eine der längsten und ältesten Materialseilbahnen in Europa mit einer Länge von 14 km. Seit ca. 40 Jahren setzt man dort auf TEUFELBERGER Seile (Zug- und Tragseil). Die Bahn hat eine Förderleistung von ca. 150 t pro Stunde. Sie fördert Kalkstein aus einem Steinbruch, transportiert diesen über einen Stausee bis zu einem Zementwerk bzw. Sodawerk, wo dieser weiterverarbeitet wird. Die Seile halten den extremen Bedingungen von unterschiedlichen Klimazonen – von sehr hoher Luftfeuchtigkeit über Wasser bis zu  den starken Wetterschwankungen im Gebirge – stand.


    Soligorsk, Weissrussland ( Materialförderband)

    • Lieferung: Juli 2014
    • Kunde: Belaruskali
    • Eingesetztes Zugseil: SOLITEC® 6xK26WS
    • Länge: 6 x 7.000 m
    • Seildurchmesser: 38 mm

    In Soligorsk, Belaruskali, in Weißrussland, befindet sich ein 20 km langes Förderband auf dem Pottasche transportiert wird. Der Transport der Asche erfolgt vom Abbauort bis zum Düngemittelwerk. Unsere SOLITEC® Seile sind für solche Einsätze von Materialförderbändern perfekt geeignet, da sie speziell für derartige Anforderungen konzipiert wurden.

    Unsere SOLITEC® Seile sind in unterschiedlichen Varianten, je nach Ihren Anforderungen, erhältlich: Wir haben blanke und verzinkte SOLITEC® Seile sowie kompaktierte und nicht kompaktierte Seile im Portfolio.


    Zug-Förderseil SOLITEC® 6x19S

    Spezifikationen:

    • Variante: Rundlitzenseil in Seale-Machart, Gleichschlag, verzinkt
    • Drahtanzahl: 114
    • Flechtformel: [SOLITEC] + 6(1+9+9)




    Zug-Förderseil SOLITEC® 6x25F

    Spezifikationen:

    • Variante: Rundlitzenseil in Filler-Machart, Gleichschlag, verzinkt
    • Drahtanzahl: 150
    • Flechtformel: [SOLITEC] + 6(1+6+(6)+12)




    Zug-Förderseil SOLITEC® 6x36WS

    Spezifikationen:

    • Variante: Rundlitzenseil in Warrington-Seale-Machart, Gleichschlag, verzinkt
    • Drahtanzahl ohne aufgelösten Kern: 216
    • Drahtanzahl mit aufgelösten Kern: 252
    • Flechtformel ohne aufgelösten Kern: [SOLITEC] + 6(1+7+7+7+14)
    • Flechtformel mit aufgelöstem Kern: [SOLITEC] + 6(1+6+7+7+7+14)


    Zug-Förderseil SOLITEC® 6xK19S

    Spezifikationen:

    • Variante: Kompaktiertes Rundlitzenseil in Seale-Machart, Gleichschlag, verzinkt
    • Drahtanzahl: 114
    • Flechtformel: [SOLITEC]+ (1+9+9)




    Zug-Förderseil SOLITEC® 6xK25F

    Spezifikationen:

    • Variante: Kompaktiertes Rundlitzenseil in Filler-Machart, Gleichschlag, verzinkt
    • Drahtanzahl: 150
    • Flechtformel: [SOLITEC] + 6(1+6+(6)+12)




    Zug-Förderseil SOLITEC® 6xK36WS

    Spezifikationen:

    • Variante: Kompaktiertes Rundlitzenseil in Warrington-Seale-Machart, Gleichschlag, verzinkt
    • Drahtanzahl: 216
    • Flechtformel: [SOLITEC] + (1+7+7+7+14)




    Zug-Förderseil SOLITEC® 8x19S

    Spezifikationen:

    • Variante: Rundlitzenseil in Seale-Machart, Gleichschlag, verzinkt
    • Drahtanzahl: 152
    • Flechtformel: [SOLITEC] + 8 (1+9+9)

    Name Durchmesser
    [mm]
    Durchmesser
    [inch]
    Gewicht
    [kg/m]
    Gewicht
    [lbs/ft]
    Mindestbruchkräfte der Festigkeitsklasse 1770 N/mm²
    [kN]
    Mindestbruchkräfte der Festigkeitsklasse 1770 N/mm²
    [lbs]
    Mindestbruchkräfte der Festigkeitsklasse 1860 N/mm²
    [kN]
    Mindestbruchkräfte der Festigkeitsklasse 1860 N/mm²
    [lbs]
    Mindestbruchkräfte der Festigkeitsklasse 1960 N/mm²
    [kN]
    Mindestbruchkräfte der Festigkeitsklasse 1960 N/mm²
    [lbs]
    SOLITEC® 6xK19S 24 2,28 1,53 390 87.675 410 92.172 432 97.117
    SOLITEC® 6xK19S 25 1" 2,49 1,67 425 95.544 447 100.490 471 105.885
    SOLITEC® 6xK19S 26 2,70 1,81 462 103.862 486 109.257 512 115.102
    SOLITEC® 6xK19S 27 2,83 1,90 483 108.583 508 114.203 535 120.273
    SOLITEC® 6xK19S 28 3,02 2,03 518 116.451 544 122.296 573 128.816
    SOLITEC® 6xK19S 29 1 1/8" 3,24 2,18 554 124.544 582 130.839 614 138.033
    SOLITEC® 6xK19S 30 3,45 2,32 591 132.862 621 139.606 654 147.025
    SOLITEC® 6xK19S 31 3,71 2,49 634 142.529 666 149.723 702 157.816
    SOLITEC® 6xK19S 32 1 1/4" 3,94 2,65 675 151.746 709 159.390 747 167.932
    SOLITEC® 6xK19S 33 4,19 2,82 717 161.188 753 169.281 794 178.498
    SOLITEC® 6xK19S 34 4,45 2,99 762 171.304 801 180.072 844 189.739
    SOLITEC® 6xK19S 35 1 3/8" 4,72 3,17 807 181.421 848 190.638 894 200.979
    SOLITEC® 6xK19S 36 4,99 3,35 853 191.762 896 201.429 944 212.220
    SOLITEC® 6xK19S 37 5,29 3,55 905 203.452 951 213.793 1.002 225.259
    SOLITEC® 6xK19S 38 1 1/2" 5,56 3,74 951 213.793 999 224.584 1.053 236.724
    SOLITEC® 6xK19S 39 5,85 3,93 1.001 225.034 1.052 236.499 1.108 249.088
    SOLITEC® 6xK19S 40 6,18 4,15 1.057 237.623 1.111 249.763 1.171 263.251
    SOLITEC® 6xK19S 41 6,47 4,35 1.107 248.863 1.164 261.678 1.226 275.616
    SOLITEC® 6xK19S 42 1 5/8" 6,78 4,56 1.160 260.778 1.219 274.042 1.285 288.879
    SOLITEC® 6xK19S 43 7,09 4,76 1.213 272.693 1.275 286.631 1.343 301.918
    SOLITEC® 6xK19S 44 7,45 5,01 1.275 286.631 1.340 301.244 1.412 317.430
    SOLITEC® 6xK19S 45 1 3/4" 7,79 5,23 1.332 299.446 1.400 314.733 1.475 331.593
    Name Durchmesser
    [mm]
    Durchmesser
    [inch]
    Gewicht
    [kg/m]
    Gewicht
    [lbs/ft]
    Mindestbruchkräfte der Festigkeitsklasse 1770 N/mm²
    [kN]
    Mindestbruchkräfte der Festigkeitsklasse 1770 N/mm²
    [lbs]
    Mindestbruchkräfte der Festigkeitsklasse 1860 N/mm²
    [kN]
    Mindestbruchkräfte der Festigkeitsklasse 1860 N/mm²
    [lbs]
    Mindestbruchkräfte der Festigkeitsklasse 1960 N/mm²
    [kN]
    Mindestbruchkräfte der Festigkeitsklasse 1960 N/mm²
    [lbs]
    SOLITEC® 6xK36WS 28 3,11 2,09 538 120.947 565 127.017 596 133.986
    SOLITEC® 6xK36WS 29 1 1/8" 3,33 2,24 577 129.715 606 136.234 639 143.653
    SOLITEC® 6xK36WS 30 3,62 2,43 626 140.730 658 147.924 693 155.793
    SOLITEC® 6xK36WS 31 3,82 2,57 662 148.824 695 156.242 733 164.785
    SOLITEC® 6xK36WS 32 1 1/4" 4,06 2,73 703 158.041 739 166.134 779 175.126
    SOLITEC® 6xK36WS 33 4,30 2,89 744 167.258 782 175.801 824 185.243
    SOLITEC® 6xK36WS 34 4,60 3,09 796 178.948 837 188.165 882 198.281
    SOLITEC® 6xK36WS 35 1 3/8" 4,86 3,27 841 189.064 884 198.731 931 209.297
    SOLITEC® 6xK36WS 36 5,19 3,49 898 201.878 944 212.220 995 223.685
    SOLITEC® 6xK36WS 37 5,46 3,67 945 212.444 993 223.235 1.047 235.375
    SOLITEC® 6xK36WS 38 1 1/2" 5,78 3,88 1.001 225.034 1.052 236.499 1.108 249.088
    SOLITEC® 6xK36WS 39 6,03 4,05 1.044 234.701 1.097 246.615 1.156 259.879
    SOLITEC® 6xK36WS 40 6,35 4,27 1.100 247.290 1.156 259.879 1.218 273.817
    SOLITEC® 6xK36WS 41 6,68 4,49 1.156 259.879 1.215 273.143 1.280 287.755
    SOLITEC® 6xK36WS 42 1 5/8" 6,98 4,69 1.208 271.569 1.270 285.507 1.338 300.794
    SOLITEC® 6xK36WS 43 7,31 4,91 1.265 284.383 1.329 298.771 1.401 314.957
    SOLITEC® 6xK36WS 44 7,70 5,17 1.332 299.446 1.400 314.733 1.475 331.593
    SOLITEC® 6xK36WS 45 1 3/4" 8,02 5,39 1.388 312.035 1.459 327.996 1.537 345.531
    SOLITEC® 6xK36WS 46 8,45 5,68 1.463 328.895 1.538 345.756 1.620 364.190
    SOLITEC® 6xK36WS 47 8,75 5,88 1.515 340.586 1.592 357.896 1.677 377.005
    SOLITEC® 6xK36WS 48 9,19 6,18 1.591 357.671 1.672 375.881 1.761 395.889
    SOLITEC® 6xK36WS 49 9,58 6,44 1.657 372.508 1.742 391.617 1.835 412.524
    SOLITEC® 6xK36WS 50 9,92 6,67 1.717 385.997 1.805 405.780 1.902 427.587
    SOLITEC® 6xK36WS 51 2" 10,34 6,95 1.790 402.408 1.881 422.866 1.982 445.571
    SOLITEC® 6xK36WS 52 10,80 7,26 1.863 418.819 1.957 439.951 2.063 463.781
    SOLITEC® 6xK36WS 53 11,15 7,49 1.930 433.881 2.028 455.913 2.138 480.642
    SOLITEC® 6xK36WS 54 2 1/8" 11,60 7,80 2.007 451.192 2.109 474.122 2.223 499.750
    Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
