Flexpack® Mining(P)

Klassenbestes 35x7 Hochleistungsstahlseil

Das beste drehungsfreie Seil der Klasse 35x7 für den Einsatz in einer Vielzahl von Schwerlastanwendungen im Untertagebau unter schwierigen Umgebungen.

Spezifikationen

  • Kreuzschlag oder Gleichschlag, rechts- und linksgängig
  • 19 – 40 mm: 15xK7-EPIWRC(K) (oder IWRC(K)
  • 41 – 65 mm: 18xK7-EPIWRC(K) (oder IWRC(K)
  • Konformität: EN 12385-6 (andere Normen auf Anfrage erhältlich)
  • Verwendung mit oder ohne Seilwirbel
  • Ausführung des Seils: blank, verzinkt Klasse B, ZnAl

✔ SUPERFILL®

✔ PLASTFILL®

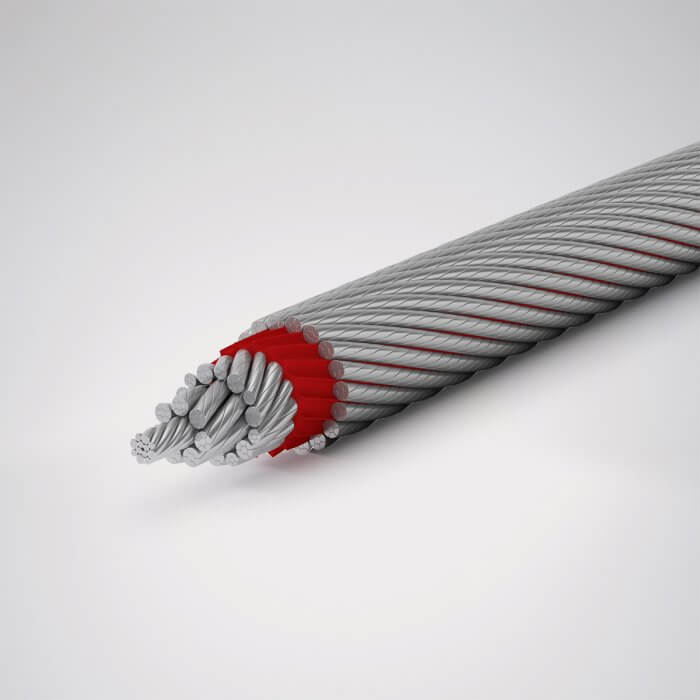

15- bzw. 18-litziges drehungsarmes Seil mit optionaler PLASTFILL®-Einlage zwischen der Stahleinlage und den Außenlitzen. Alle Litzen sind mit der Teufelberger-Redaelli SUPERFILL® Verdichtungstechnologie verdichtet, die die Verschleißfestigkeit und Bruchkraft des Seils deutlich erhöht. Geeignet für den Einsatz mit Friktions- und Trommelwicklern.

Vorteile

  • Drehungsbeständig
  • Hohe Bruchkraft
  • Hohe Verschleißfestigkeit und Trommelquetschfestigkeit
  • Hohe Flexibilität und Biegewechselfestigkeit
  • Sehr geringe Seildehnung
  • Ausgezeichnete radiale Stabilität
  • Verbesserte Stoßfestigkeit mit PLASTFILL®
Kunstruktion Durchmesser Außendurchmesser Gewicht Berechnete (=min. aggregierte) Bruchkraft Mindestbruchkraft
1570 N/mm² 1770 N/mm² 1960 N/mm² 1570 N/mm² 1770 N/mm² 1960 N/mm²
[mm] [inch] [mm] [kg/m] [lbs/ft] [kN] [lbf] [kN] [lbf] [kN] [lbf] [kN] [lbf] [kN] [lbf] [kN] [lbf]
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 19 3/4 1.20 1.86 1.25 372 83,615 419 94,267 464 104,386 285 64,046 321 72,204 353 79,331
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 20 1.26 2.06 1.38 412 92,649 465 104,451 514 115,663 316 70,965 356 80,005 391 87,901
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 21 1.33 2.27 1.52 454 102,145 512 115,157 567 127,519 348 78,239 392 88,205 431 96,911
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 22 1.39 2.49 1.67 499 112,105 562 126,386 623 139,952 382 85,867 431 96,806 473 106,360
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 22.23 7/8 1.40 2.54 1.71 509 114,410 574 128,984 635 142,830 390 87,633 439 98,796 483 108,547
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 23 1.45 2.72 1.83 545 122,528 614 138,136 680 152,965 417 93,851 471 105,807 517 116,249
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 24 1.52 2.96 1.99 593 133,414 669 150,409 741 166,555 455 102,189 512 115,207 563 126,577
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 25 1.58 3.21 2.16 644 144,763 726 163,205 804 180,724 493 110,883 556 125,008 611 137,345
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 25.40 1,00 1.61 3.32 2.23 665 149,433 749 168,469 830 186,553 509 114,459 574 129,040 631 141,775
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 26 1.64 3.47 2.33 696 156,576 785 176,522 869 195,471 533 119,931 601 135,208 661 148,552
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 27 1.71 3.75 2.52 751 168,852 847 190,362 938 210,796 575 129,333 649 145,809 713 160,199
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 28 1.77 4.03 2.71 808 181,591 911 204,724 1 008 226,700 619 139,091 698 156,810 766 172,286
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 28.58 1 1/8 1.81 4.20 2.82 841 189,126 948 213,219 1 050 236,106 644 144,862 726 163,316 798 179,434
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 29 1.83 4.32 2.90 866 194,794 977 219,608 1 082 243,182 664 149,204 748 168,210 822 184,812
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 30 1.90 4.63 3.11 927 208,459 1 045 235,015 1 158 260,242 710 159,671 801 180,011 880 197,777
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 31 1.96 4.94 3.32 990 222,588 1 116 250,943 1 236 277,881 758 170,493 855 192,212 939 211,182
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 31.75 1 1/4 2.01 5.18 3.48 1039 233,489 1 171 263,233 1 297 291,489 796 178,842 897 201,625 985 221,524
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 32 2.02 5.26 3.54 1055 237,180 1 189 267,394 1 317 296,098 808 181,670 911 204,813 1 001 225,026
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 33 2.09 5.60 3.76 1122 252,236 1 265 284,368 1 401 314,893 859 193,202 969 217,813 1 065 239,310
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 34 2.15 5.94 3.99 1191 267,754 1 343 301,863 1 487 334,267 912 205,088 1 028 231,214 1 130 254,034
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 35 1 3/8 2.21 6.30 4.23 1262 283,736 1 423 319,881 1 576 354,219 967 217,330 1 090 245,015 1 197 269,196
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 36 2.28 6.66 4.48 1335 300,181 1 505 338,421 1 667 374,749 1 023 229,926 1 153 259,216 1 267 284,799
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 37 2.34 7.04 4.73 1410 317,090 1 590 357,483 1 761 395,857 1 080 242,877 1 218 273,817 1 338 300,841
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 38 1 1/2 2.40 7.42 4.99 1488 334,461 1 677 377,068 1 857 417,544 1 140 256,183 1 285 288,818 1 412 317,322
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 39 2.47 7.82 5.25 1567 352,296 1 767 397,175 1 956 439,809 1 200 269,844 1 353 304,219 1 487 334,243
15xK7-IWRC(K) or 15xK7-EPIWRC(K) 40 2.53 8.22 5.53 1648 370,594 1 858 417,804 2 058 462,653 1 263 283,859 1 424 320,020 1 564 351,604
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 41 2.18 8.41 5.65 1664 374,018 1 876 421,664 2 077 466,927 1 295 291,240 1 461 328,341 1 604 360,677
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 41.28 1 5/8 2.20 8.52 5.73 1686 379,052 1 901 427,339 2 105 473,212 1 313 295,160 1 480 332,760 1 626 365,532
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 42 2.24 8.83 5.93 1746 392,486 1 968 442,484 2 180 489,982 1 359 305,620 1 533 344,552 1 684 378,486
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 43 2.29 9.25 6.22 1830 411,398 2 063 463,805 2 285 513,592 1 425 320,347 1 606 361,155 1 765 396,724
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 44 2.34 9.69 6.51 1916 430,755 2 160 485,629 2 392 537,758 1 492 335,420 1 682 378,148 1 848 415,391
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 44.45 1 3/4 2.37 9.89 6.64 1955 439,611 2 205 495,613 2 441 548,814 1 523 342,316 1 717 385,923 1 886 423,931
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 45 2.40 10.13 6.81 2004 450,558 2 259 507,953 2 502 562,479 1 561 350,839 1 759 395,532 1 933 434,486
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 46 2.45 10.59 7.11 2094 470,805 2 361 530,780 2 614 587,756 1 631 366,605 1 838 413,307 2 020 454,012
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 47 2.50 11.05 7.43 2186 491,497 2 465 554,108 2 729 613,589 1 702 382,718 1 919 431,472 2 108 473,966
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 47.63 1 7/8 2.54 11.35 7.63 2245 504,656 2 531 568,943 2 802 630,016 1 748 392,964 1 971 443,023 2 165 486,655
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 48 2.56 11.53 7.75 2280 512,634 2 571 577,938 2 847 639,977 1 776 399,177 2 002 450,028 2 199 494,349
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 49 2.61 12.01 8.07 2376 534,217 2 679 602,270 2 967 666,920 1 850 415,983 2 086 468,974 2 292 515,161
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 50 2.66 12.51 8.40 2474 556,244 2 789 627,103 3 089 694,419 1 927 433,135 2 172 488,311 2 386 536,403
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 50.8 2 2.71 12.91 8.68 2554 574,186 2 879 647,331 3 189 716,818 1 989 447,106 2 242 504,062 2 423 544,775
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 51 2.72 13.01 8.74 2574 578,716 2 902 652,438 3 214 722,474 2 005 450,634 2 260 508,039 2 442 549,073
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 52 2.77 13.53 9.09 2676 601,633 3 017 678,275 3 341 751,084 2 084 468,479 2 349 528,157 2 539 570,816
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 53 2.82 14.05 9.44 2780 624,996 3 134 704,613 3 471 780,249 2 165 486,670 2 441 548,667 2 638 592,981
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 54 2 1/8 2.88 14.59 9.80 2886 648,803 3 254 731,453 3 603 809,970 2 247 505,209 2 534 569,566 2 738 615,569
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 55 2.93 15.13 10.17 2994 673,055 3 375 758,795 3 738 840,247 2 331 524,093 2 628 590,857 2 841 638,579
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 56 2.98 15.69 10.54 3104 697,752 3 499 786,638 3 875 871,079 2 417 543,324 2 725 612,538 2 945 662,011
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 57 3.04 16.26 10.92 3216 722,894 3 625 814,983 4 014 902,467 2 504 562,902 2 823 634,609 3 051 685,866
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 57.15 2 1/4 3.04 16.34 10.98 3233 726,704 3 644 819,278 4 036 907,223 2 517 565,869 2 838 637,954 3 067 689,480
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 58 3.09 16.83 11.31 3329 748,482 3 754 843,830 4 156 934,410 2 593 582,826 2 923 657,072 3 159 710,142
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 59 3.14 17.42 11.70 3445 774,514 3 884 873,178 4 301 966,909 2 683 603,097 3 024 679,925 3 269 734,841
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 60 3.20 18.01 12.10 3563 800,991 4 017 903,028 4 448 999,963 2 774 623,714 3 128 703,168 3 380 759,962
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 60.33 2 3/8 3.21 18.21 12.23 3602 809,692 4 061 912,838 4 496 1,010,826 2 805 630,489 3 162 710,807 3 417 768,217
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 61 3.25 18.62 12.51 3683 827,913 4 152 933,380 4 598 1,033,573 2 868 644,678 3 233 726,803 3 494 785,505
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 62 3.30 19.23 12.92 3804 855,281 4 289 964,233 4 750 1,067,739 2 962 665,988 3 340 750,827 3 610 811,471
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 63 3.36 19.86 13.34 3928 883,093 4 429 995,589 4 904 1,102,460 3 059 687,645 3 448 775,243 3 727 837,858
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 63.5 2 1/2 3.38 20.17 13.56 3991 897,166 4 499 1,011,454 4 982 1,120,028 3 108 698,603 3 503 787,597 3 786 851,210
18xK7-IWRC(K) or 18xK7-EPIWRC(K) 64 3.41 20.49 13.77 4054 911,350 4 570 1,027,445 5 061 1,137,736 3 157 709,648 3 559 800,049 3 846 864,668
65 3.46 21.14 14.20 4182 940,052 4 714 1,059,804 5 220 1,173,568 3 256 731,998 3 671 825,246 3 967 891,900
Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
