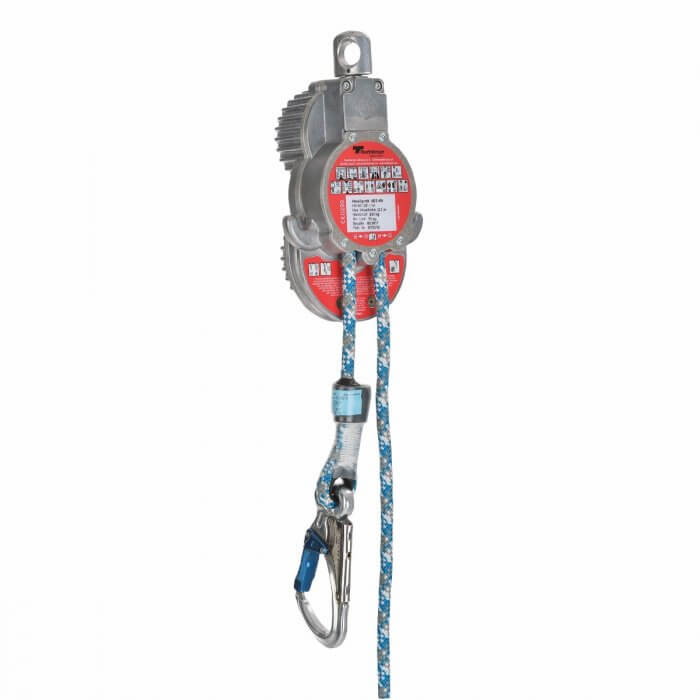

BISON ABS 4 W + BISON ABS 4 WH

Automatisches Abseilgerät

Das BISON ABS 4 W und ABS 4 WH ist für Abseil-Rettungsmaßnahmen von 2 Personen entwickelt worden.

Spezifikationen

Zertifizierungen:EN 341:2011/1A, ANSI/ASSE Z359.4-2013, EN 1496:2017/A (nur ABS 4 WH)
Max. Nennlast: 200 kg

Es seilt mit einer konstanten Geschwindigkeit von max. 1,5m/s ab, ohne eine Betätigung durch den Benutzer. Es kann auch im Pendelbetrieb verwendet werden (wechselseitiges Abseilen). Durch das DBS-Bremssystem wird nicht nur die beim Abseilvorgang auf die Bremsen einwirkende Belastung minimiert, sondern auch der Verschleiß. Eine Überbelastung im Rettungs-Notfall oder bei Schulungsmaßnahmen ist somit nicht notwendig! Die fliehkraftgesteuerten Bremsen halten die Geschwindigkeit während des gesamten Abseilvorganges konstant und ermöglichen dadurch eine schnelle und sichere Rettung bei Evakuierungsmaßnahmen im Pendel-Abseilverfahren von 2 Personen gleichzeitig. Die Abseilgeschwindigkeit kann zusätzlich am gegenläufigen Seil mit Hilfe der Umlenkpunkte und Seilführungsnut am Gerät beeinflusst werden.

Das BISON ABS 4 WH verfügt zusätzlich über eine integrierte Hubfunktion mit umschaltbarer Rücklaufsperre und ist somit der ideale Partner für die aktive und passive Rettung von in persönlichen Absturzschutzsystemen hängenden Personen. Bei der aktiven Rettung seilt sich der Retter zur verunfallten Person ab, übernimmt diese in sein System, hebt sich und die verunfallte Person mit der Rettungshubeinrichtung durch die WKF-Seilscheibe seilschonend an. Nach dem Entfernen des Auffangsystems der verunfallten Person wird der Abseilrettungsvorgang gemeinsam fortgesetzt.


Ausführung:

  • Gerät aus Aluminium – extrem robust und doch sehr leicht (2,8 kg)
  • 10,5 mm Kernmantelseil nach EN 1891 A – sehr widerstandsfähig und langlebig
  • kugelgelagerter Drehwirbel am Gehäuse – Gerät lässt sich auch bei max. Belastung noch drehen
  • 2 abgekapseltes Fliehkraftbremsen (DBS-Bremssystem)
  • einzigartige Konstruktion der Seilscheibe (WKF – Wellen-Keil-Form) – besonders seilschonend
  • 2 Umlenkpunkte und Seilführungsrille am Gerät
  • Hubeinrichtung aus einem geschlossenen Handrad mit ausklappbaren Griff
  • schaltbare Rücklaufsperre – links, rechts und Mittelstellung
  • Abmessung: 200 x 200 x 120 mm (ABS 4 W), 250x200x120mm (ABS 4 WH)


Daten:

ABS 4 W ABS 4 WH
Normen EN 341:2011/1A, ANSI/ASSE Z359.4-2013 EN 341:2011/1A, EN 1496:2017/A, ANSI/ASSE Z359.4-2013
Nennlast 200 kg 200 kg
max. Abseilmeter 3.800 3.800
Minimallast 50 kg 50 kg
max. Abseilmeter 11.000 11.000
Hubnennlast - 200 kg
Nennlast ANSI/ASSE 282 kg 282 kg
Minimallast ANSI/ASSE 59 kg 59 kg
Statische Prüflast 20 kN 20 kN
Personen 2 2
Abseilgeschwindigkeit 1,5 m/s 1,5 m/s
max. Hubleistung - 1,5 m/s
Art. Nr. Typ + Länge Gehäuse Gewicht Ausführung
7 333 904 BISON ABS 4 W Aluminium 2,8 kg Mit Drehwirbel
7 333 905 BISON ABS 4 WH Aluminium 3,2 kg Mit Drehwirbel und Handrad
7 333 900 10,5 mm Seil - 70 g/m 20m Seillänge. Beide Seilenden mit Alu-Attack-Karabiner
7 333 900 10,5 mm Seil - 70 g/m Jeder weitere Meter Seil
Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
