Fune di tensione
Tensioning ropes are used in ropeways without hydraulic tensioning devices. They are also used in surface lifts and chairlifts as well as older gondola ropeways.
Specifiche
Certificazione: ÖNORM M9541, EN 12385-4

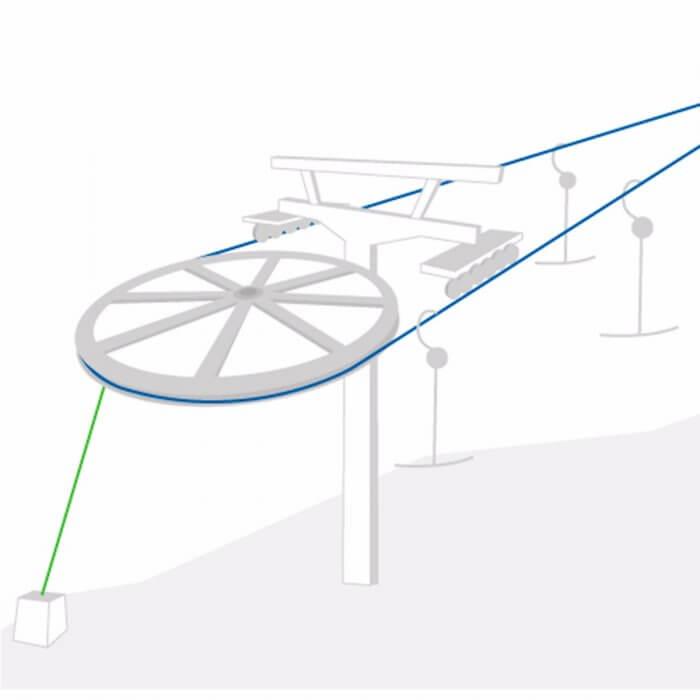

Ropeways without hydraulic tensioning devices need appropriate tensioning ropes to prevent the ropeway rope from sagging. This balancing rope is used in surface lifts, chairlifts and older gondola ropeways.
Teufelberger-Redaelli tensioning ropes consist of a special insert as well as round strands. Our tensioning ropes feature ordinary lay (sZ or zS).
These ropes include 6 or 8 round combined-parallel-lay strands. The insert used may be of fiber or steel. It should be emphasized that only IWRC (independent wire rope steel core) type steel cores are used. Moreover, the steel core is rated for load-bearing functions.
The main advantage is the specific construction of the tensioning rope, ensuring maximum service life of the rope.
Spannseil-Varianten
|
Rundlitzenseil, verzinkt |
Anzahl der Drähte |
|
Machart B 6 x 36 WS (M9541) |
216 |
|
Machart C 8 x 36 WS (M9541) |
288 |
|
Machart D 8 x 41 WS (M9541) |
461 |
|
Machart C 6 x 19 N (M9537) |
114 |
|
Sondermachart (So) 8 x 52 WS |
416 |
Die gängigsten Spannseile sind jene vom Typ 6x36 und 8x36. Diese sind zwei Varianten sind hier näher ausgeführt.
Seiltyp 6x36
Spezifikationen:
- Anzahl der Litzen im Seil: 6
- Anzahl der Litzenlagen: 1Anzahl der Drähte im Seil: 216
- Anzahl der Drähte in den Litzen: 36
- Anzahl der Außendrähte je Litze: 14Anzahl der Außendrähte gesamt: 84
- Anzahl der Drahtlagen: 3
- Schlaglängenfaktor – Litze: 8,0 bis 9,0
- Schlaglängenfaktor – Seil: 6,5 bis 7,0
Seiltyp 8x36
Spezifikationen:
- Anzahl der Litzen im Seil: 8
- Anzahl der Litzenlagen: 1Anzahl der Drähte im Seil: 288 bis 328
- Anzahl der Drähte in den Litzen: 36 - 41
- Anzahl der Außendrähte je Litze: 14 bis 16Anzahl der Außendrähte gesamt: 112 bis 128
- Anzahl der Drahtlagen: 3
- Schlaglängenfaktor – Litze: 8,0 bis 9,0
- Schlaglängenfaktor – Seil: 6,5 bis 7,0
Der Kerndraht in den Litzen kann durch einen aufgelösten Kern z.B. bestehend aus (1-6) Drähten ersetzt werden.
