Hülsen für Auslegerarme

Aufnahmehülsen für Auslegerarme zur festen Installation oder für den mobilen Einsatz.

Bodenhülse BH, Wandhülse WH, versenkbare Bodenhülse VBH, versenkbare Bodenhülse Kernloch VBH KERNLOCH, Mobile Klemmhülse, Gegengewichtshülse und Mobile Hülse kompakt (Spider)

Specifications

Systemprüfung nach: EN 795:2012 Typ B und CEN TS 16145:2013

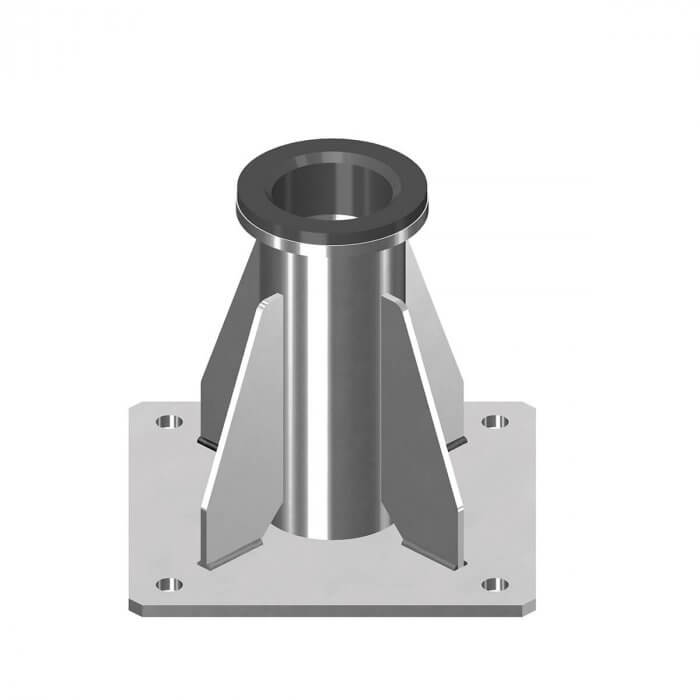

Bodenhülse BH und Wandhülse WH:
Die Boden- und Wandhülse ist die Aufnahmehülse für die Auslegerarme Typ ASS-1 bis 4. Sie wird am tragfähigen Untergrund vormontiert und wird dann zur Aufnahme des Auslegerarms verwendet. Die Hülse kann auf verschiedensten Untergründen installiert werden. Die Tragfähigkeit des Untergrundes muss sichergestellt sein. Mit dem speziellen Befestigungsmaterial für Stahlbeton-Untergründe wird eine Befestigung nach bauaufsichtlicher Zulassung hergestellt! Das Befestigungsset besteht aus 4 Ankerstangen, Muttern und Scheiben sowie dem zugelassenen Injektionsmörtel. Sie kann auch auf Fahrzeugladeflächen an der Tragkonstruktion befestigt werden.
Die Hülse ist aus Edelstahl V4A gefertigt und somit korrosionsbeständig. Mit der Abdeckkappe kann die Öffnung der Hülse gegen Verschmutzung geschützt werden.

Ausführung und Material:

  • Hülse aus Edelstahl V4A – stabil durch solide Konstruktion und korrosionsbeständig

Vorteile:

  • Aufnahmehülse für die Auslegerarme ASS-1 bis 4
  • Hohe Sicherheit in seiner Funktion
  • Befestigung auf verschiedenste Untergründe möglich
  • Stabil durch solide Konstruktion
  • Hochwertige Edelstahlausführung aus V4A
  • Hohe Qualität
  • Korrosionsbeständig
  • Ausrüstbar durch Zubehör

Versenkbare Bodenhülse VBH und versenkbare Bodenhülse Kernloch VBH KERNLOCH:
Die versenkbare Bodenhülse VBH und versenkbare Bodenhülse Kernloch VBH KERNLOCH sind die Aufnahmehülse für die Auslegerarme Typ ASS-1 bis 4. Sie wird mit Beton oder Vergussmörtel am tragfähigen Untergrund bzw. im Kernloch angebracht und wird dann zur Aufnahme des Auslegerarms verwendet. Die Tragfähigkeit des Untergrundes sowie die ausreichende Qualität des Vergussmaterials muss sichergestellt sein. Die Angaben des Betonhersteller bzw. Vergussmörtelhersteller sind unbedingt zu beachten!
Die versenkbare Bodenhülse VBH ist aus Edelstahl V4A gefertigt und somit korrosionsbeständig. Sie verfügt über einen Anschluss für die Entwässerung, um Stauwasser abzuführen. Mit der inkludierten Abdeckkappe kann die Öffnung der Hülse gegen Verschmutzung geschützt werden.

Ausführung und Material:

  • Versenkbare Bodenhülse aus Edelstahl V4A – stabil durch solide Konstruktion und korrosionsbeständig
  • Staubdichte Abdeckkappe aus Polyurethan – zum Schutz vor Verschmutzung
  • Abmessung: siehe Zeichnungen

Vorteile:

  • Aufnahmehülse für die Auslegerarme ASS-1 bis 4
  • Hohe Sicherheit in seiner Funktion
  • Befestigung durch Vergussmörtel oder Beton
  • Stabil durch solide Konstruktion
  • Hochwertige Edelstahlausführung aus V4A
  • Hohe Qualität
  • Korrosionsbeständig
  • Ausrüstbar durch Zubehör

Mobile Klemmhülse:
Die mobile Klemmhülse ist die Aufnahmehülse für die Auslegerarme Typ ASS-1. Sie wird auf
Beton- oder Stahlwände aufgeklemmt und dann kann der Auslegerarm eingesteckt werden. Die Tragfähigkeit des Untergrundes muss sichergestellt sein. Die mobile Klemmhülse ist aus Edelstahl V4A gefertigt und somit korrosionsbeständig. Sie wird auf die tragfähige Struktur aufgesetzt, dann wird der Schieber so nahe wie möglich an die Struktur geschoben und mit den Steckbolzen gesichert. Anschließend werden die 4 Spindel angezogen, so dass sich die Klemmhülse mit der Struktur verspannt. Somit ist der rasche Auf- und Abbau sichergestellt, auch wenn der Klemmbereich variiert.

Ausführung und Material:

  • Klemmhülse aus Edelstahl V4A – stabil durch solide Konstruktion und korrosionsbeständig
  • Abmessung: siehe Zeichnungen
  • Klemmbereich: 200 bis 400 mm

Vorteile:

  • Klemmhülse für den Auslegerarm ASS-1
  • Hohe Sicherheit in seiner Funktion
  • Flexibel am Einsatzort
  • Stabil durch solide Konstruktion
  • Hochwertige Edelstahlausführung aus V4A
  • Hohe Qualität
  • Korrosionsbeständig
  • Ausrüstbar durch Zubehör

Gegengewichtshülse:
Die Dreibein-Tragetasche wird zum Verpacken und Transportieren des Dreibeins verwendet. Sie besteht aus sehr stabilem Planenmaterial mit einem Reißverschluss über die gesamte Länge. Die Tasche hat 2 Tragegriffe und kann damit getragen werden. Sie schützt das Dreibein vor äußeren Einflüssen.

Ausführung und Material:

  • Gegengewichtshülse aus Edelstahl V4A – stabil durch solide Konstruktion und korrosionsbeständig
  • Gegengewichte aus Kunststoff-Vollmaterial á 10 kg, insgesamt 560 kg
  • Staubdichte Abdeckkappe aus Polyurethan – zum Schutz vor Verschmutzung
  • Gewicht: 100 kg ohne Platten und Auslegerarm

Vorteile:

  • Aufnahmehülse für die Auslegerarme ASS-1 bis 3
  • Hohe Sicherheit in seiner Funktion
  • Flexibel am Einsatzort
  • Stabil durch solide Konstruktion
  • Hochwertige Edelstahlausführung aus V4A
  • Hohe Qualität
  • Korrosionsbeständig
  • Ausrüstbar durch Zubehör

Mobile Hülse kompakt (Spider):
Die mobile Hülse Kompakt ist die Aufnahmehülse für die Auslegerarme Typ ASS-1. Sie wird freistehend mit den Auszugfüßen aufgestellt und dann kann der Auslegerarm eingesteckt werden. Die Tragfähigkeit des Untergrundes muss sichergestellt sein. Die mobile Hülse kompakt ist aus Edelstahl V4A gefertigt und somit korrosionsbeständig. Sie ist schwenkbar und verstellbar im Falle mangelnder Kopffreiheit. Kein Einzelteil der mobilen Hülse ist schwerer als 25 kg. Somit ist der rasche Auf- und Abbau sowie ein schneller Ortswechsel möglich. Die Auszugfüße werden in die Aufnahme-Ausleger eingesteckt und mit Steckbolzen gesichert. Die mobile Hülse muss waagrecht aufgebaut werden. Dazu können die höhenverstellbaren Füße genau angepasst werden.

Ausführung und Material:

  • Mobile Hülse kompakt aus Edelstahl V4A – stabil durch solide Konstruktion und korrosionsbeständig
  • Staubdichte Abdeckkappe aus Polyurethan – zum Schutz vor Verschmutzung
  • Einsatzbereich Auffangen 90°
  • 360° Einsatzbereich (Schwenkbereich) bei statischer Last von max. 300 kg
  • Abmessung: siehe Zeichnungen

Vorteile:

  • Aufnahmehülse für den Auslegerarm ASS-1
  • Hohe Sicherheit in seiner Funktion
  • Flexibel am Einsatzort
  • Stabil durch solide Konstruktion
  • Hochwertige Edelstahlausführung aus V4A
  • Hohe Qualität
  • Korrosionsbeständig
  • Ausrüstbar durch Zubehör
Art. Nr. Bezeichnung Material Gewicht
7,333,977 Bodenhülse f. Auslegerarm BH Edelstahl V4A 12 kg
7,333,980 Wandhülse f. Auslegerarm WH Edelstahl V4A 12 kg
7,333,978 Versenkbare Bodenhülse VBH Edelstahl V4A 12 kg
7,333,979 Versenkbare Bodenhülse Kernloch VBH KERNLOCH Edelstahl V4A 12 kg
7,333,984 Mobile Klemmhülse f. Auslegerarm Edelstahl V4A 35 kg
7,333,985 Gegengewichtshülse f. Auslegerarm Edelstahl V4A 660 kg
7,333,986 Mobile Hülse kompakt f. Auslegerarm (Spider) Edelstahl V4A 60 kg
7,333,981 Abdeckkappe f. Hülse PU 50 g
7,333,982 Befestigungsset für Beton - 1 Set = 4 Stk. – 1,5 kg
