Halterungen für Auslegerarme

Halterungen

Haltebleche für HRA-Geräte, Halterungen für Lastwinden und Personenlastwinden und Halterungen für Abseil-Rettungsgerät ABS 3aW/H, die am Auslegerarm befestigt werden.

Specifications

Systemprüfung nach: EN 795:2012 Typ B und CEN TS 16145:2013
Zertifizierungen: EN 292, RL 2006/42/EG und EN 1808:2015

Haltebleche für HRA-Geräte:
Das Halteblech dient zur Befestigung des HRA-Gerätes am Auslegerarm. Sie wird fest am Mast des Auslegerarms aufgeschraubt und das HRA wird dann eingelegt und mit einem Steckbolzen gesichert. Die Haltebleche sind für alle HRA-Geräte geeignet. Sie können auf den Auslegerarmen der Serie ASS-x aufgebaut werden und sind mit diesen im System zugelassen.
Das Halteblech besteht aus Edelstahlblechen und beinhaltet auch das Befestigungsmaterial sowie den Steckbolzen zur Sicherung des HRA’s.

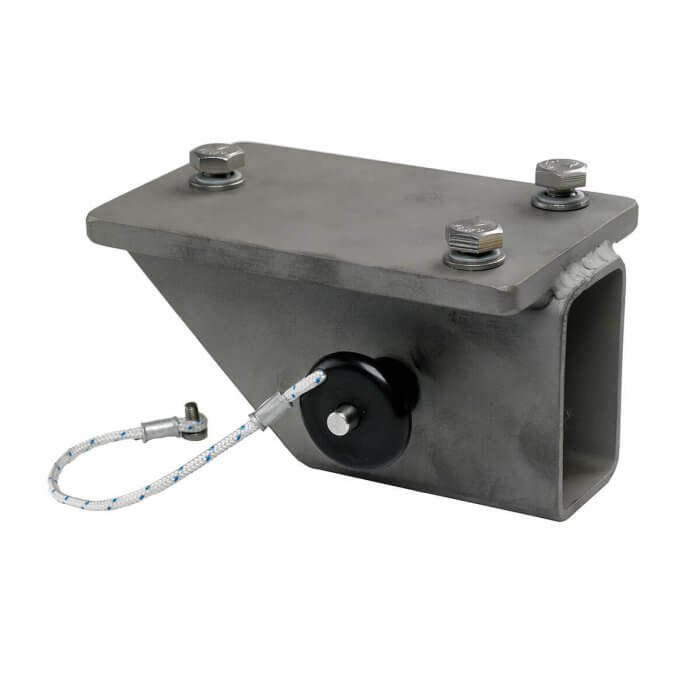

Halterung für Lastwinde und Personenlastwinde:
Die Halterung dient zur Befestigung der Lastwinde ALKO 901 oder der Personen-Last-Winde PLW am Auslegerarm. Sie wird fest an Winde verschraubt und wird dann am hinteren Ende des Armes aufgesteckt und verbolzt. Die Halterung kann auf den Auslegerarmen ASS-1 und ASS-3 aufgebaut werden und ist mit diesen im System zugelassen.
Die Halterung besteht aus Edelstahl und beinhaltet auch das Befestigungsmaterial sowie den Steckbolzen zur Sicherung der Halterung am Auslegerarm..

Halterung für ABS 3a W/H:
Die Halterung dient zur Befestigung des Abseil- und Rettungsgerätes ABS 3a W/H am
Auslegerarm ASS-3. Das ABS 3a W/H wird in die Halterung eingelegt und mit dem Steckbolzen gesichert. Dann wird die Halterung am hinteren Ende des Armes aufgesteckt und verbolzt.
Die Halterung besteht aus Edelstahl und beinhaltet auch die Steckbolzen.

Art. Nr. Bezeichnung Gewicht
7,333,340 Halteblech f. HRA 9,5 bis 24m 3,2 kg
7,333,987 Halterung f. HRA 33 bis 42m 3,2 kg
7,333,988 Halterung f. HRA 50 bis 65m 3,2 kg
7,331,706 Halterung f. Lastwinde und PLW 1,0 kg
7,333,989 Halterung f. ABS 3a W/H 1,0 kg
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
